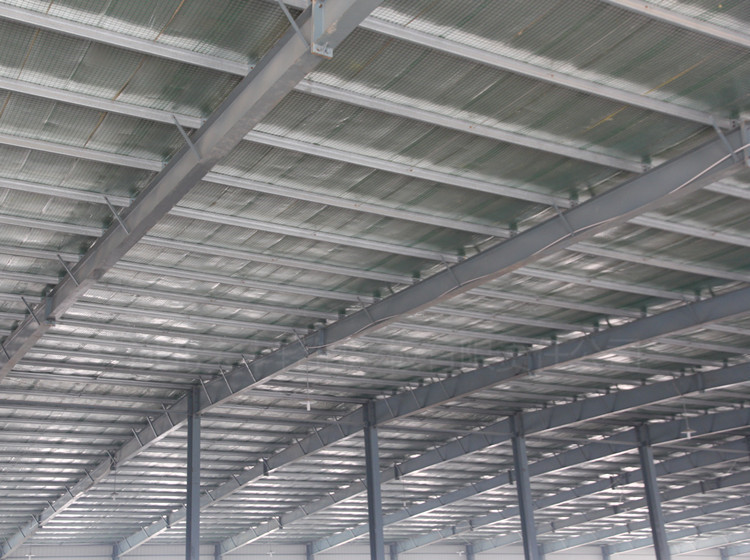

门式刚架轻型钢结构抗震构造措施

《门式刚架轻型建筑钢结构技术规范》GB 51022-2015第三章基本设计要求：

1、当设计受抗震结构控制时，还应采取抗震结构措施。这意味着当抗震计算不受控制时，可能不采取抗震结构措施。这与《建筑抗震设计规范（2016年版）》GB 50011-2010不一致。众所周知，“计算与施工相匹配”，规范中的计算理论是基于相应的施工措施。有时建设胜过计算。它贯穿设防烈度（小地震、中地震和大地震）的全过程。因此，认为在7度及以上的抗震设防区，无论是否控制抗震计算，都必须满足抗震结构措施。

2、 GB 51022-2015列出了相应的抗震结构措施如下：梁柱受压翼缘与腹板的宽度比、双面角撑、地脚螺栓面积、柱长细比等，但使用外露刚接柱脚还是很敏感的。

3、GB 50011-2010（2016年版）第9.2.第14条第2款“对于轻型屋面厂房，塑料消能区板材的宽厚比限值可是根据其承载能力的高低，根据性能指标来确定的。”具体在该条款的描述中，当构件的强度和稳定承载力满足多次地震作用下的2倍高承载力（rGSGE+≤R/rRE）要求时，现行《设计规范》钢结构》GB 50017-2017 弹性设计阶段的板宽厚比限值（即GB 51022-2015中的值），即C级（相当于新《钢结构设计标准》 " S3 的性能水平。）

轻质屋顶钢结构厂房8度0.2g，框架受力常采用非抗震组合控制。即在频繁地震下，大多数情况下会发生非地震联合控制。因此，轻型门式刚架采用C型截面设计等级是可行的（但GB 51022-2015，腹板高厚比限值为160，已超过D级），但8度0.在3g和9度的情况下，在2倍以上的地震下，大部分都不能满足非地震和非地震的联合控制。看来应该指定A（Sl）截面的设计等级。

4、 为此，建议取消《门式刚架轻型建筑钢结构技术规范》GB 51022 2015 建造结构时，应制定抗震结构措施，并按《建筑抗震设计规范（2016年版）》GB 50011统一表示。对于8度0.3g度，宜采用埋地、插装或外购柱。 5、支持部分表单。

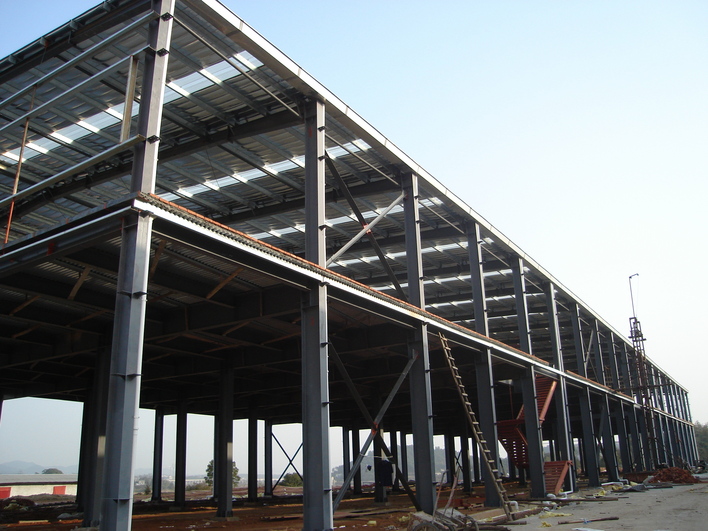

(1）《建筑抗震设计规范(2016年版)》GB 50011-2010 9.2.第12条：“厂房屋面支撑应采用截面钢”;第9.2.第15条：“柱间支撑应采用整体型钢”。即从抗震角度看，屋盖和柱间支撑柱子应该由型钢制成。

(2）《门式刚架轻型建筑钢结构技术规范》GB 51022-20158.第2条规定：

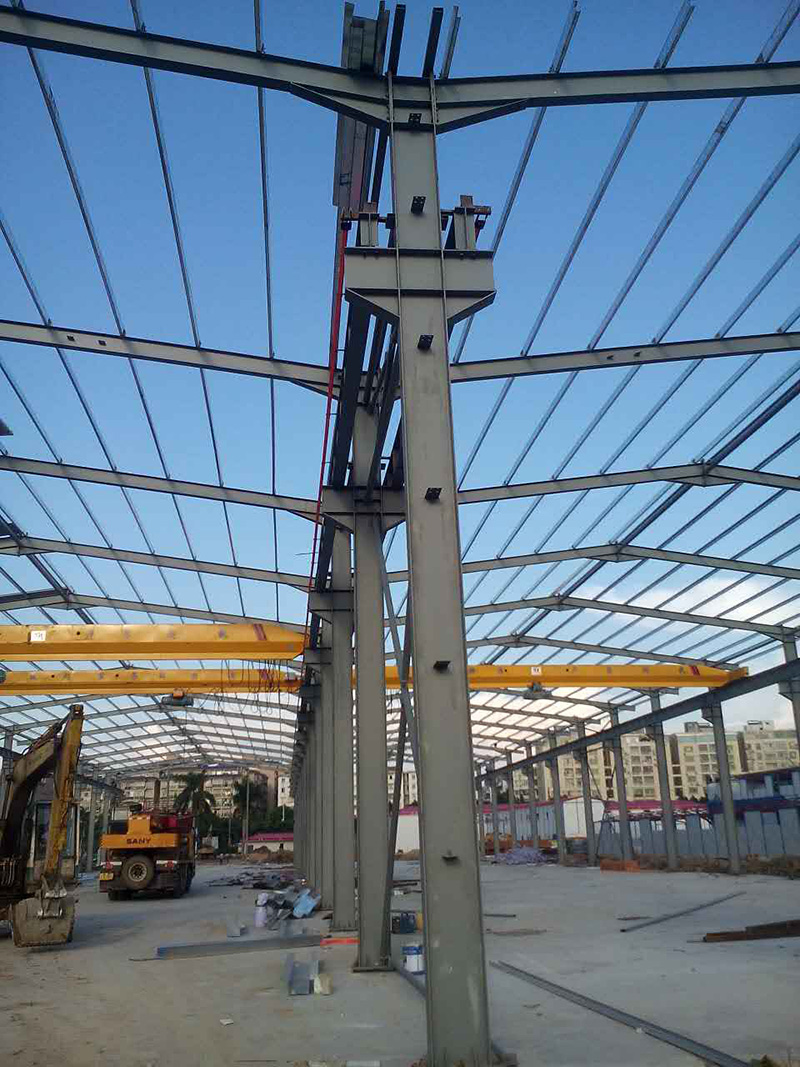

1）带吊车的柱空间吊顶斜梁的支撑和侧向支撑采用钢的交叉支撑； >

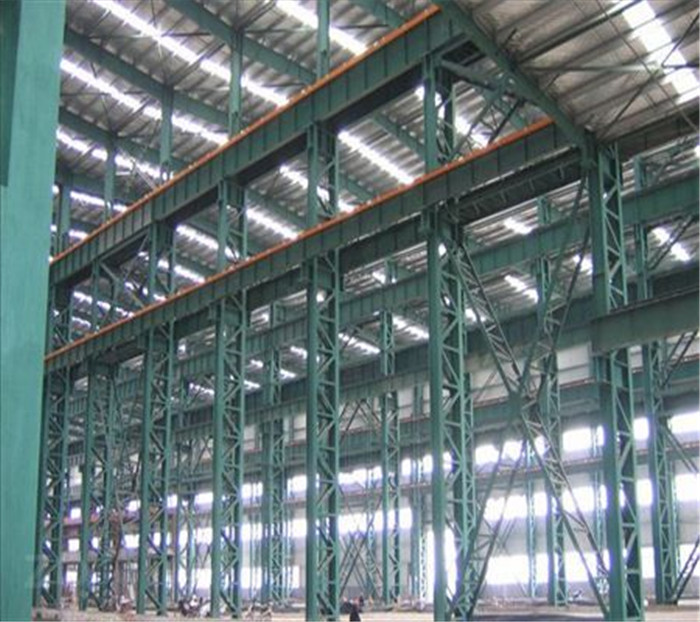

​(3）本文认为：1）有动振的支座宜采用型钢，可避免振动，增加刚度；

2) 8度及以上抗震厂房，柱顶支撑也应采用型钢；可用圆钢截面（D≤20mm）；

4）通过单跨24m轻顶厂房，H=9m不带吊车，8度0.2g，柱间支撑距离45m

计算：交叉斜杆最大拉力=200kN轻型门式钢结构厂房，Q235圆钢交叉支撑斜杆直径需要D=39mm，Q235角钢交叉支撑需要2-L 63×5（ 2 两者用钢量（G=220kg）大致相等，采用大直径圆钢，张拉较困难，连接节点结构复杂，角钢支撑刚度大（λ

(4) 综合以上可以得出，如果支撑主要是抗风，地震作用较小，计算需要圆钢交叉支撑。当截面直径D≤20mm(一般D=16mm）轻型门式钢结构厂房，可以使用圆钢支撑，其他应使用型钢。
